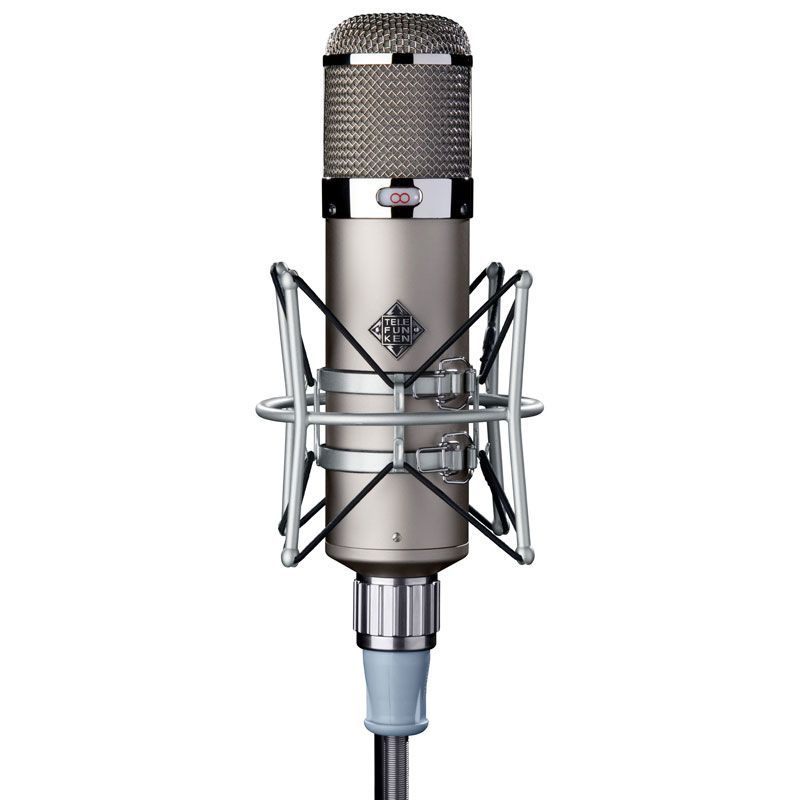

Telefunken U48
Lambalı / Tüp Geniş Diyaframlı Kondenser Mikrofon (Kardioid, Figure 8)
Her yerde bilinen U-47 mikrofonun üretiminden 10 yıl sonra U-47 modeline ek bir varyasyona sahip U-48 üretildi. Figür8 olarakta adlandırılan "Bi-direksiyonel" patern kabiliyetine sahipti. U-47 mikrofonun kafa kapsülü U-48 amplifikatörüne eklensede bu durum tam tersi için geçerli değildir.
Recording the Beatles kitabına göre U-48 Sir George Martin'in Beatles parçalarını kaydederken tercih ettiği mikrofonlardan biriydi. Figür8 özelliği daha "ambient" ortamlarda kayıt alınırken teknisyenin bir omni yada kardioid patern kullanmasına oranla mikrofonun daha az oda sesini almasına sebep olacağı için avantajlı sonuçlar ortaya koyabilir.
Bir mikrofon kapsülü genellikle iki taraftan oluşur. Ön diyafram kardioid bir cevap üretirken arka taraftada aynı cevap mevcuttur. İki diyafram eğer aynı kutpiyet ile kutupsallaştırılırsa "omni-direksiyonel" bir efekte ulaşılır. Karşıt kutpiyetler ile kutupsallaştırıldığında ise figür8 şekil yaratılmaktadır.
Bu akustik bir patern yaratılması demek değildir; elektronik patern yaratılmasıdır. Tüm mikrofon kapsülleri tepkilerinin düşük frekans bölgelerinde omni-direksiyoneldirler. Frekans spektrumunda tırmandıkça daha direksiyonel tepki vermeye başlarlar.
Birbirleriyle aynı benzerlikte ve aynı voltaj ile beslenen iki diyaframınız olduğunu düşünürsek yumuşak bir "omni-direksiyonel" tepkiye sahip olursunuz. Bu voltajlar ters çevrildiğinde genel bilgide elektronik bir geçersiz kılma durumuna ulaşılır; sonuç ise frekans aralığında elektronik iptal ile oluşturulmuş tam frekans iptali sonucunda elde edilen iki yuvarlakça kısımdır, biri mikrofonun ön yüzünde, diğeri mikrofonun arka yüzünde.
