İlk olarak 1978’de üretilen Korg’un MS-20 monofonik synthesizer’ı, dolu, güçlü sesi ve ikonik analog filtresiyle bugün bile aranılan bir enstrümandır. Orijinal ürün yanında Korg’un MS-20 synth plugini ya da iMS-20 iPad aplikasyonu ile bugüne kadar 300,000’den fazla kişi MS-20’nin harika seslerinin keyfini çıkarmıştır.

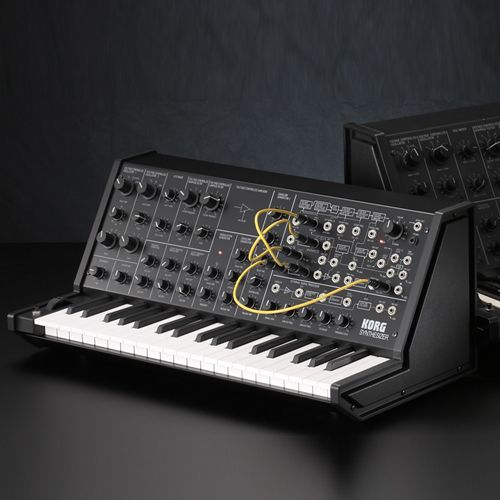

Bugün MS-20 sesleri hardware olarak tekrar doğuyor: MS-20 Mini! Orijinal MS-20’yi üreten aynı mühendisler MS-20’nin devre sistemini mükemmel şekilde tekrar üreterek, orijinal görünüşü koruyarak %86 küçültülmüş bir gövdeye sığdırmayı başardılar.

MS-20 Mini hakiki analog synth sesiyle sizleri büyüleyecek.

Temel Özellikler:

* Orijinal MS-20’nin mühendislerinin çalışmasıyla analog devre sisteminin tam kopyası.

* 2VCO / 2VCA / 2VCF / 2EG / 1LFO yapısı

* Kendinden osilatörlü, kendine özgü distortion sahibi high pass/low pass filtreler

* Harici sinyal prosesör (ESP)

* Mükemmel esnekliğe sahip patching sistemi

* Orijinal boyutun %86sı oranında küçültülmüş gövde

* MIDI IN ve USB bağlantısı

Özellikler:

< Control bölümü >

Klavye:

• C - C 37-nota (3 oktav), MS-20 Mini için özel tasarlanmış mini klavye





•

Voltaj kontrollu Oscillator 1 (VCO 1):

• Scale (32', 16', 8', 4') (6 octaves, +cent, -cent)
  Wave form (Triangle, Sawtooth, PW-Square, White Noise) (4 modes)
  Pulse width adjust 1:1 - 1:infinity

Voltage Controlled Oscillator 2 (VCO 2):

• Scale (16', 8', 4', 2') (6 oktav, +cent, -cent)
  Wave form (Sawtooth, Square, Pulse, Ring modulator) (4 mod)
  Pitch (± 1 octav)

VCO Master kontrol: Master tune (± 100cent):

• Portamento (mak. 10sec)
  Frekans modülasyon yoğunluğu MG/T.EXT (-5V - +5V)
•
  • Frekans modülasyon yoğunluğu EG1/EXT (-5V - 0V)

VCO Mikser:

• VCO 1 Level
  VCO 2 Level

Voltaj kontrollu High Pass Filter (VCF HPF):

• Cutoff frekansı (50Hz - 15,000Hz)
  Peak (flat - self OSC)
  Cutoff frekans modülasyon yoğunluğu MG/T.EXT (-5V - +5V)
  Cutoff frekans modülasyon yoğunluğu EG2/EXT (-5V - +5V)

Voltaj kontrollu Low Pass Filter (VCF LPF):

• Cutoff frekansı (50Hz - 15,000Hz)
  Peak (flat - self OSC)
  Cutoff frekans modülasyon yoğunluğu MG/T.EXT (-5V - +5V)
•
  • Cutoff frekans modülasyon yoğunluğu EG2/EXT (-5V - +5V)

Envelope Generator 1:

• Delay zamanı (10saniye)
  Attack zamanı (10saniye)
  Release zamanı (10saniye)

Envelope Generator 2:

• Hold zamanı (20saniye)
  Attack zamanı (10saniye)
  Decay zamanı (10saniye)
  Sustain seviyesi (0V - 5V)
  Release zamanı (10saniye)

Modulation Generator (LFO):

• Wave form (Positive Sawtooth - Triangle - Negative Sawtooth, Wide Pulse - Square - Narrow Pulse)
  Frekans (0.1Hz - 20Hz)

Manuel kontroller:

• Control tekerleği (merkez klik)
  Momentary svici -->GND

Power svici ve Volume:

• Volume

Gösterge:

• LED (KBD trigger, Modulation Generator rate, Power ON )

< Harici Sinyal Prosesör >

Control bölümü:

• Input sinyal seviyesi
  Low cut frekansı (50Hz - 2,500Hz)
  High cut frekansı (100Hz - 5,000Hz)
  CV adjust
  Threshold level

Input ve Output:

• Signal In
  Amplifier Out
  Band pass filter Out
  CV Out (0 - +8.4V)
  ENV Out (0 - +5V)
  Trig Out (+5V-->GND)

Gösterge (LED):

• Peak göstergesi
  Trigger göstergesi

< Patch Panel >

Klavye:

• Klavye kontrol voltaj çıkışı (Exponential) (0 - +8V)
  Klavye trigger çıkışı (+5V-->GND)
  VCO-1 + VCO-2 kontrol voltaj girişi (Linear tepki)(0 - +8V)
  VCO-2 kontrol voltaj girişi (Linear tepki) (0 - +8V)

VCO:

• VCO-1 + VCO-2 harici frekans kontrol girişi (OCT/V) (-5V - +5V)

VCF:

• Harici sinyal girişi (3Vp-p mak.)
  Harici High pass filter cutoff frekans kontrol girişi (2OCT/V) (-5V - +5V)
•
  • Harici Low pass filter cutoff frekans kontrol girişi (2OCT/V) (-5V - +5V)

VCO + VCF:

• Total harici modülasyon girişi (T.EXT)(-5V - +5V)

VCA:

• Harici ön gain kontrol girişi (0 - +5V)

EG:

• EG 1 envelope signal normal çıkışı (-5V - 0V)
  EG 1 envelope signal reverse çıkışı (+5V - 0V)
  EG 1 + EG 2 trigger girişi (-->GND)
  EG 1 trigger girişi (-->GND)
  EG 2 envelope signal reverse çıkışı (+5V - 0V)

MG:

• Triangle çıkıı (Positive Sawtooth - Triangle - Negative Sawtooth) (5Vp-p)
  Rectangle çıkışı (Wide Pulse - Square - Narrow Pulse)(0 - +5V)

Noise Generator:

• Pink noise çıkışı (5Vp-p)
  White noise çıkışı (5Vp-p)

Sample ve Hold:

• Clock trigger girişi (-->GND)
  Sample signal girişi (5Vp-p mak.)
  S/H çıkışı (5Vp-p mak.)

Modulation VCA:

• Control voltage girişi (0 - +5V)
  Signal girişi(-5V - +5V)
  Signal çıkışı (-5V - +5V)

Manuel kontroller:

• Control tekerleği çıkışı (-5V<--0V-->+5V)
  Momentary sviç çıkışı (-->GND)

Signal out:

• Signal çıkışı (mono 1/8" mini phone jakı, 2Vp-p çıkış empedansı 3.5k ohm)

Head phones:

• Head phones çıkışı (Stereo 1/8" mini phone jakı, 33 ohm 48mW)

USB:

• B Tipi, USB-MIDI Giriş/Çıkış

* Sadece nota mesajları (velocity kullanılmaz) alınıp verilebilir.

MIDI:

• MIDI Input

* Sadece nota mesajları (velocity kullanılmaz) alınıp verilebilir.

Güç tüketimi:

• 9W

Güç kaynağı:

• DC9V

Boyutlar (G x D x Y):

• 493 ×257 ×208 mm

Ağırlık:

• 4.8 kg.

Aksesuarlar:

• AC adaptörü (9V/1.7A), Patch kablosu x 10

* Özellikler ve görünüm önceden haber verilmeksizin değiştirilebilir.
